截止2015年，攀西钒钛磁铁矿已探明处理146亿t，伴生钒、钛分别占全国钒、钛储量的40%、90%^[1]。由于该矿共伴生有多种有价组分，故极具综合利用价值。如何更高效地实现该矿目的组分的单体解离具有较高的研究价值。

助磨剂是一种通过改变磨矿环境或物料表面的物化性能来提高磨矿效率的化学添加剂（气态、液态或固态）。改变磨矿环境一般是改变矿浆流变性，有国内研究学者发现用乙酸铵和NM-3对氧化铁矿石进行磨矿时，各粒级磨矿速度均高于不加助磨剂，说明助磨剂改善了矿浆流变性^[2]。在钒尾渣的磨矿实验中，加入1.8%的焦磷酸钠可使矿浆粘度降低59.82%^[3]。改变物料表面物化性能一般是降低矿物表面硬度，如在鲕状赤铁矿磨矿过程中添加Z-164D助磨剂，可对矿物表面进行侵蚀，产生裂纹^[4]。在物料研磨过程中，使用适合的助磨剂往往能在不改变现有工艺流程的基础上，提高磨矿效率，是比较经济的手段，如在赤铁矿磨矿过程中添加0.3%的六偏磷酸钠能使产品中-0.074 mm粒级的含量提高了6.38%^[5]。在铜镍硫化矿的磨矿过程中使用400 g/t水玻璃可使-0.074 mm粒级产率提高1.5%，能耗降低13.09%^[6]。

超声波具有方向性好、穿透力强、能量集中的特点，合理利用其高能量密度和高频应力可达到破碎效果。有研究发现超声波对磨矿后+0.074 mm粒级的矿物具有解离效果^[7]。除此之外，超声波在液相中会发生空化作用，能使产生的微气泡瞬间闭合并释放巨大能量，在局部形成高温高压，改变物体的表面状态^[8]，或有助于磨矿过程。本文研究了油酸钠和超声预处理对其磨矿效果的影响并探究机理，对钒钛磁铁矿高效解离提供新思路。

1.   实　验

1.1   实验原料

实验原料为攀西钒钛磁铁矿，根据图1中XRD分析，该矿主要含铁矿物为磁铁矿和钛铁矿，脉石矿物为透辉石和斜长石。原矿主要化学组成见表1。试样经过颚式破碎机和辊式破碎筛分机破碎至0.16～2 mm备用。

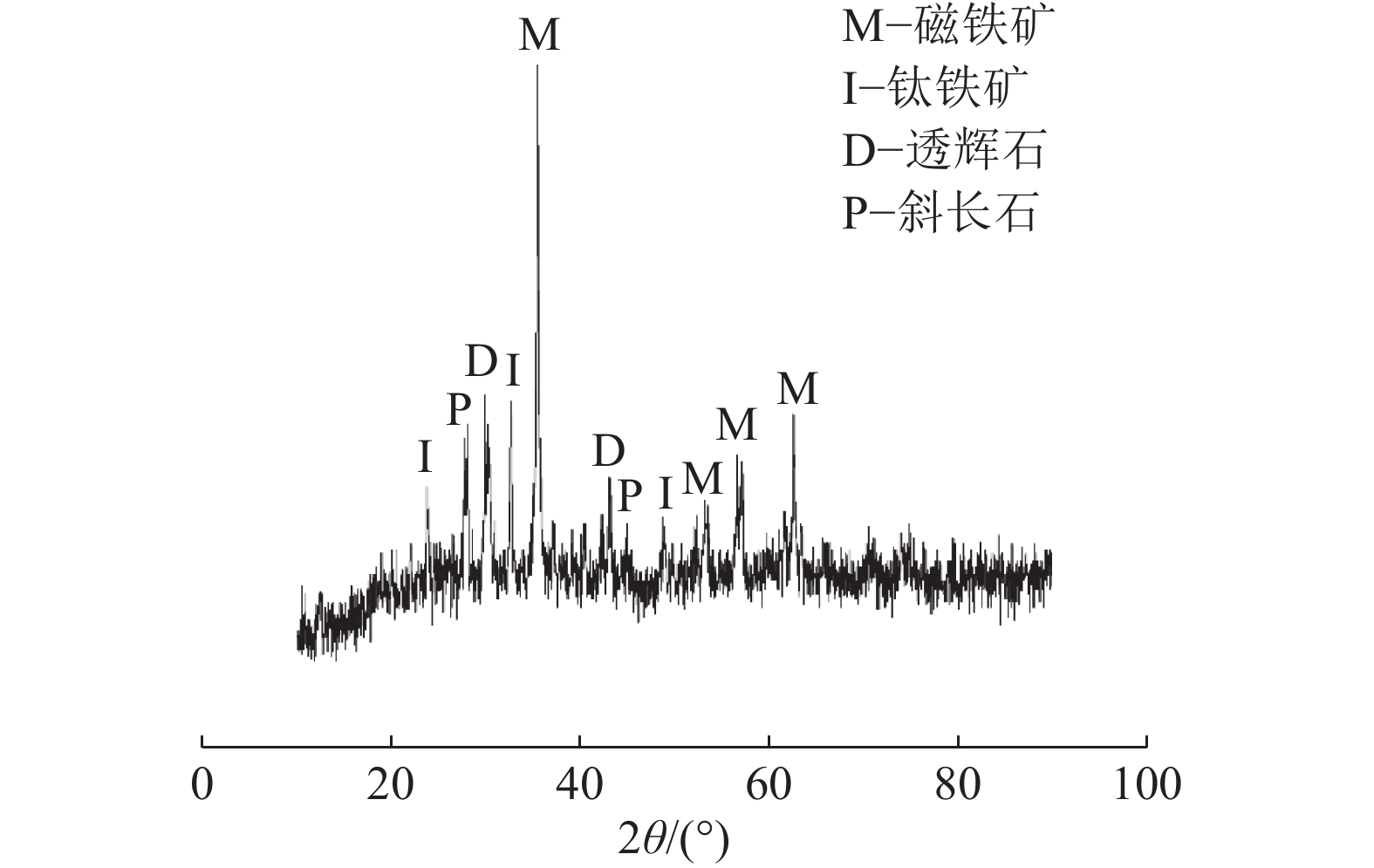

图  1  钒钛磁铁矿的XRD

Figure  1.  XRD of VTM

下载: 全尺寸图片 幻灯片

表  1  钒钛磁铁矿的主要化学成分/%

Table  1.  Main chemical composition of the VTM

SiO2	Al2O3	CaO	MgO	V2O5	TFe	TiO2
25.59	9.94	7.95	6.72	0.35	30.53	11.52

下载: 导出CSV

| 显示表格

1.2   实验设备和试剂

实验所用到的主要设备有：PE-60 mm×100 mm型颚式破碎机；HLXPS-Φ250 mm×150 mm型辊式破碎筛分机；HLXMQ-Φ240 mm×90 mm型锥形球磨机，介质填充率35%，转速96 r/min；KQ3200E型超声波清洗器，频率40 kHz，额定功率150 W。

实验所用试剂为油酸钠，化学纯。

1.3   实验方法

每次取样200 g，在磨矿浓度为70%的条件下按不同比例添加油酸钠，进行磨矿，对磨矿产品的粒度、Zeta电位、微观形貌、分散情况及红外光谱（FTIR）进行分析。取样200 g，进行不同条件的超声预处理，再在磨矿浓度为70%的条件下直接磨矿或添加油酸钠进行磨矿。对超声处理前后样品的微观形貌（SEM）及表面微区（XPS）、磨矿产品的粒度、Zeta电位、FTIR和微观形貌进行分析。

1.4   表征

原矿样品的物相组成使用X射线衍射分析仪（SmartLab SE）检测；磨矿后试样的Zeta电位由微电泳仪（JS94J）进行测定；磨矿后试样的FTIR使用红外光谱仪（IN10）分析；磨矿后试样的分散情况通过在线颗粒成像分析仪（EasyViewer 100 System）观察；超声处理前后试样的微观形貌通过场发射扫描电子显微镜（Nova100 NanoSEM）进行观测；超声处理前后试样的XPS光谱由X射线光电子能谱仪（AXIS SUPRA+）完成。

2.   结果与讨论

2.1   油酸钠用量对磨矿产品的影响

添加不同用量的油酸钠进行磨矿，磨矿产品中-0.074 mm粒级产率的变化见图2。由图2可知，随着油酸钠用量提高，-0.074 mm粒级的产率先明显增加后略有降低，在1 000 g/t磨矿效果达到较佳，与未添加药剂相比，提高了3.37%。

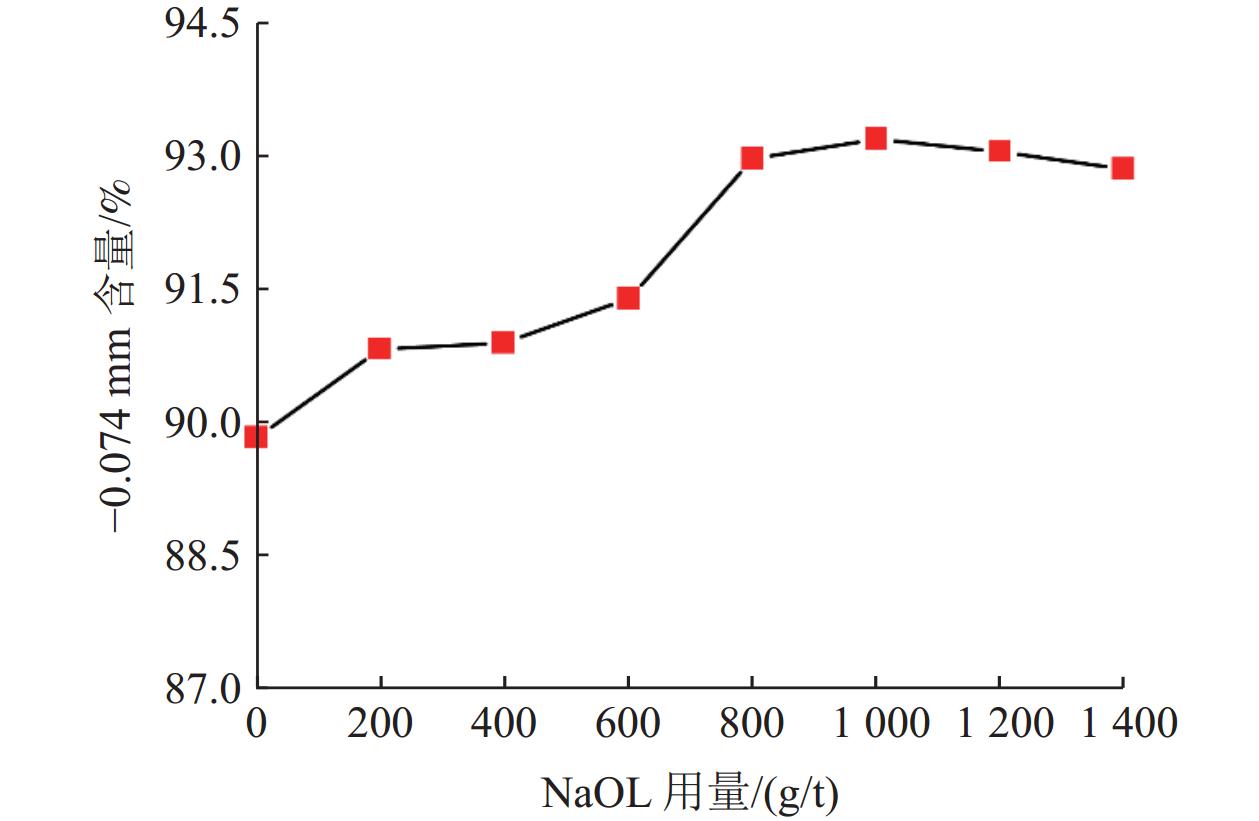

图  2  添加不同用量油酸钠时-0.074 mm粒级的产率

Figure  2.  Yield of -0.074 mm grain with different dosage of sodium oleate

下载: 全尺寸图片 幻灯片

对磨矿后的产品的进行SEM分析，发现未添加油酸钠磨矿的矿物颗粒（图3（a））表面较为平整，添加油酸钠磨矿的颗粒（图3（b））变得凹凸不平。在磨矿过程中，一方面油酸钠会吸附在矿物表面使表面硬度降低，提高磨矿效率^[9-10]；另一方面，由于油酸钠含疏水碳链，其吸附会导致矿物颗粒团聚^[10-12]，在用量少于1 000 g/t时，少量的颗粒团聚有助于颗粒与磨矿介质之间的碰撞，提高磨矿效率。但用量大于1 000 g/t后，团聚程度增加（图4），会恶化矿浆流动性，助磨效果减弱。

图  3  磨矿产品的SEM Fig.3 SEM of grinding product

下载: 全尺寸图片 幻灯片

图  4  不同油酸钠用量磨矿后的PVM

Figure  4.  PVM after grinding with different sodium oleate dosage

下载: 全尺寸图片 幻灯片

2.2   超声预处理对磨矿产品的影响

对矿样进行超声预处理后，在相同磨矿条件下不加油酸钠磨矿，产品中-0.074 mm粒级的产率见图5，产率随超声处理时间增加而增大，但在10 min之后增加不明显，处理时间20 min达到较大91.25%，比直接磨矿提高1.43%。而在油酸钠用量1 000 g/t的条件下磨矿，产品中-0.074 mm粒级的产率先随超声处理时间增加而增大，但超过10 min后小幅减小，处理时间10 min达到较大94.01%，比直接磨矿提高4.19%。

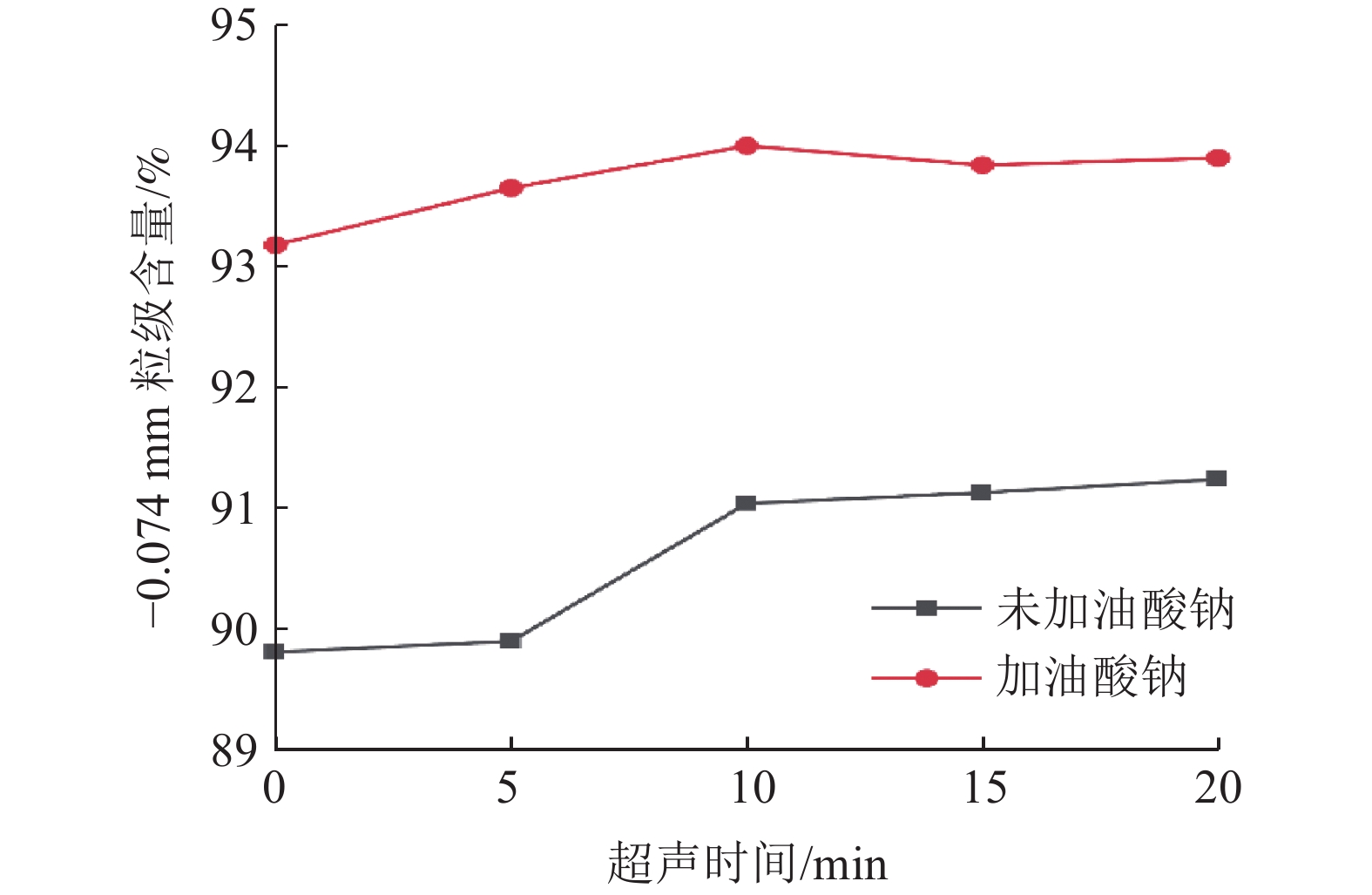

图  5  不同超声时间下-0.074 mm粒级的产率

Figure  5.  Yield of -0.074 mm grain at different ultrasonic time

下载: 全尺寸图片 幻灯片

由于矿石内部存在裂纹和微裂纹，在超声作用下产生的空穴气泡能透入微裂纹中并对矿石发出冲击，扩展裂纹，对矿石产生空穴化破碎作用^[13]，这有助于提高磨矿效率。为了更好地了解超声对矿物的影响，对超声处理前后的矿物分别进行SEM分析，观察其微观形貌（图6）。由图6可看出，经过超声处理后，因空化作用，矿物表面受到气泡破裂带来的冲击和剥离，粘附在上面的矿泥减少许多，新鲜表面被暴露出来，吸附点位增多，在有油酸钠的情况下，有助于其吸附。

图  6  超声处理前后的SEM

Figure  6.  SEM of VTM before and after ultrasonic

下载: 全尺寸图片 幻灯片

另一方面，水在超声处理下的解离过程如下^[14]：

对超声10 min处理前后的样品进行了XPS分析，运用Avantage软件对的Fe2p峰进行分峰拟合得到Fe²⁺和Fe³⁺的结合能与相对含量，结果见图7和表2。结果显示经过超声处理后钒钛磁铁矿样品表面Fe³⁺的相对含量从35.99%提升到65.30%。因此，可以认为经过超声处理后，H₂O₂将部分Fe²⁺氧化成Fe³⁺。超声处理前后的矿样在相同油酸钠添加量的条件下磨矿，经超声处理后的磨矿产品的Zeta电位更大（表3），说明经过超声处理后，矿物表面的活性点位吸附了更多的油酸根离子。因为相对于Fe²⁺、Ca²⁺、Mg²⁺，油酸根更容易与Fe³⁺发生反应^[15]。

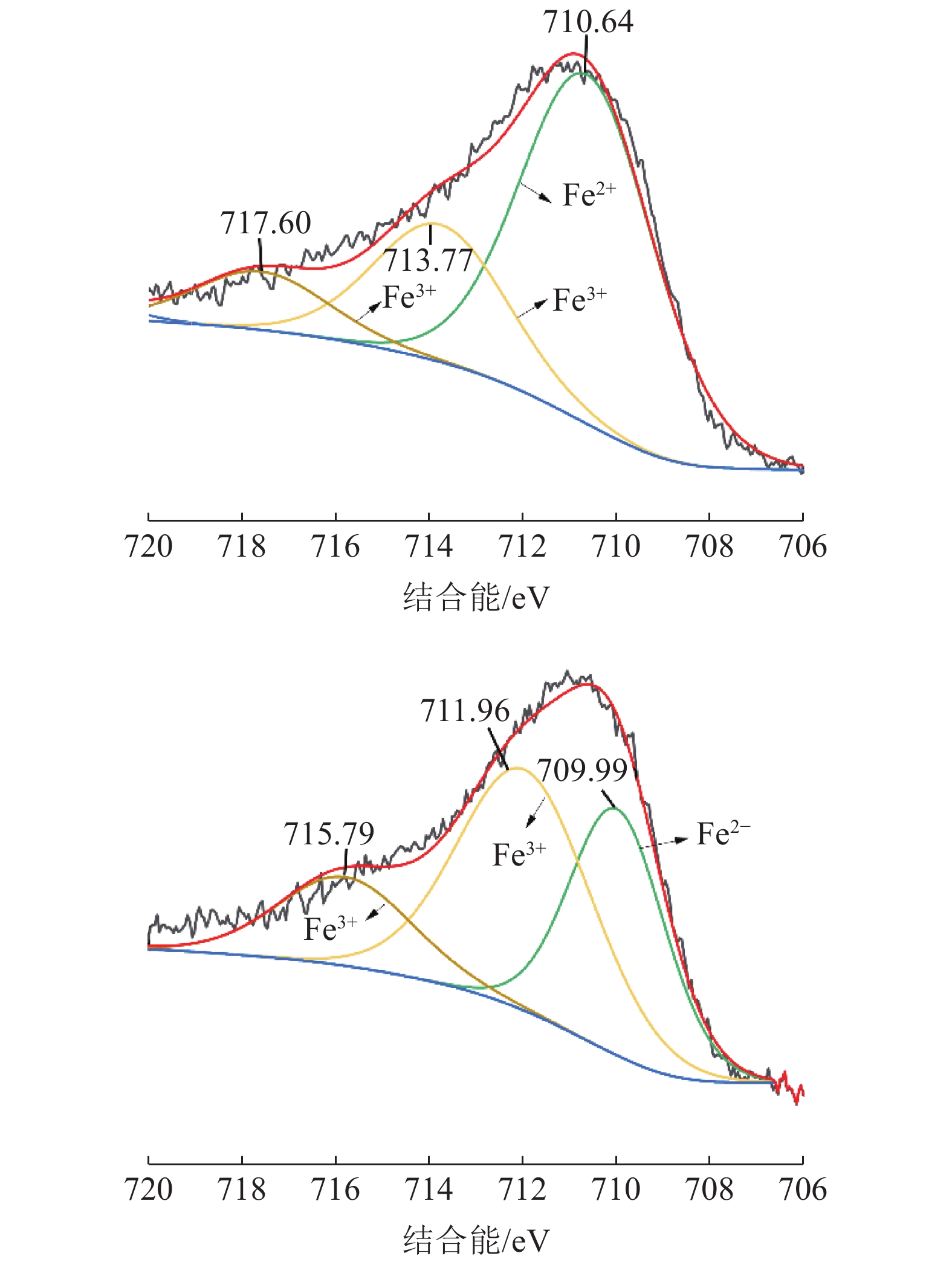

图  7  超声处理前后钒钛磁铁矿表面Fe²⁺和Fe³⁺的XPS

Figure  7.  XPS spectra of Fe²⁺ and Fe³⁺ on the surface of VTM before and after ulrasonic treatment

下载: 全尺寸图片 幻灯片

表  2  钒钛磁铁矿的XPS分析：通过分峰拟合得到的Fe²⁺和Fe³⁺的结合能与相对含量

Table  2.  XPS analysis of VTM: binding energy and relative contents of Fe²⁺ and Fe³⁺ obtained by XPS peak fitting and separation

样品	结合能/eV			相对含量/%
	Fe2+	Fe3+		Fe2+	Fe3+
超声处理前	710.64	713.77	717.60	64.07	35.99
超声处理后	709.99	711.96	715.79	34.70	65.30

下载: 导出CSV

| 显示表格

表  3  超声处理前后磨矿产品的Zeta电位

Table  3.  Zeta potential of grinding product before and after ultrasonic treatment

样品	Zeta电位/mV
未处理	-19.754
未超声处理+1 000 g/t油酸钠	-32.038
超声处理10 min+1 000 g/t油酸钠	-33.618

下载: 导出CSV

| 显示表格

通过FTIR分析超声处理前后油酸钠在钒钛磁铁矿表面的吸附机理。图8为油酸钠、钒钛磁铁矿、未超声处理加油酸钠磨矿后的钒钛磁铁矿以及超声处理再加油酸钠磨矿后的钒钛磁铁矿的FTIR光谱。所有样品在1 625.8和3 440.5 cm^-1附近左右的吸收峰都来自于吸附水的弯曲振动。在油酸钠的FTIR光谱中，2 923.7和2 852.3 cm^-1处的吸收峰是油酸钠中-CH₂-和-CH₃中C-H键的对称振动吸收峰，1 562.1，1 452.2和1 423.3 cm^-1处的吸收峰是R-COOH中-COO-基团的特征吸收峰。

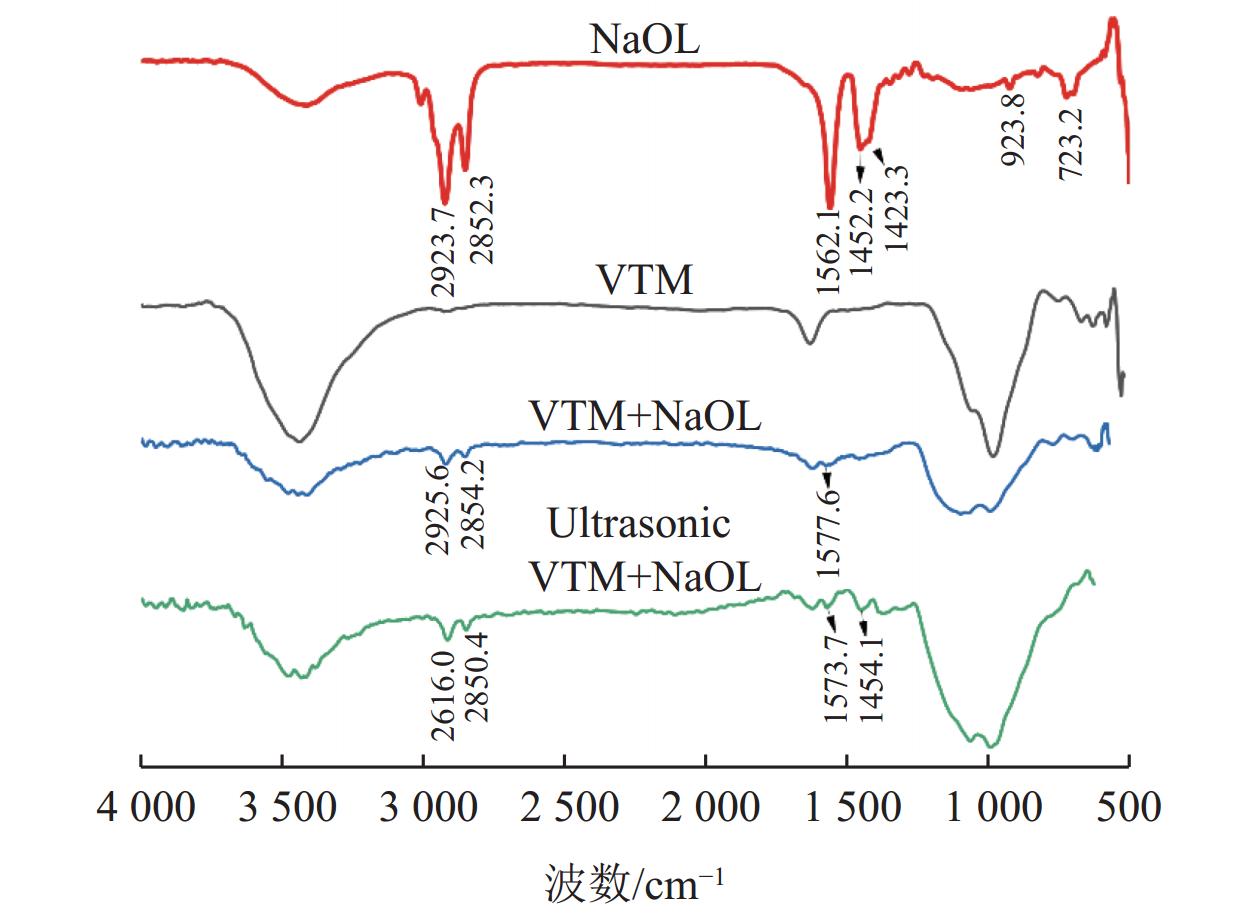

图  8  超声处理前后油酸钠在钒钛磁铁矿表面吸附的FTIR

Figure  8.  FTIR spectra of sodium oleate absorbed on VTM surface before and after ultrasonic

下载: 全尺寸图片 幻灯片

与未处理钒钛磁铁矿的光谱相比，添加油酸钠磨矿后的矿样在2 925.8，2 854.2和1 577.6 cm^-1处出现新的吸收峰，波数分别移动了约2.1，1.9和15.5 cm^-1，说明添加油酸钠后，油酸钠在钒钛磁铁矿表面发生了化学吸附，这些吸收峰对应着油酸铁。而当矿样经过超声处理后再加油酸钠磨矿，光谱中在1 454.1 cm^-1处出现-COOC-对称拉伸振动导致的吸收峰，且对比未超声处理加油酸钠磨矿的矿样光谱，其2 916.0，2 850.4和1 573.7 cm^-1处的吸收峰更加明显，说明更多吸附点位的暴露和矿样表面部分Fe²⁺氧化成Fe³⁺，加深了矿物对油酸钠的吸附。

当矿物经过10 min超声处理，对磨矿后的产品进行SEM分析，结果见图9。与图3对比分析发现，无论是否添加油酸钠，超声处理后的磨矿产品表面均比未超声处理缺陷更多，更不平整。在添加1 000 g/t油酸钠的情况下，超声处理有助于其吸附来降低矿物表面硬度，提高磨矿效率。但超声时间过长可能溶解掉Fe³⁺，降低油酸钠的吸附，降低磨矿效率。

图  9  超声处理后磨矿产品的SEM Fig.9 SEM of grinding product after ultrasonic

下载: 全尺寸图片 幻灯片

3.   结　论

（1）油酸钠的在钒钛磁铁矿的磨矿过程中可产生化学吸附，主要通过降低矿物表面硬度来提高其磨矿效率。油酸钠添加量1 000 g/t时，在相同磨矿条件下，磨矿产品中-0.074 mm粒级的产率可提高3.37%。

（2）超声预处理有助于扩展矿石微裂纹来提高磨矿效率且超声预处理后，钒钛磁铁矿表面状态发生变动。一方面空化作用带来的冲击清洗了矿物表面矿泥，暴露更多的吸附点位；另一方面Fe²⁺氧化成Fe³⁺，提高了Fe³⁺的相对含量，在有油酸钠时能使油酸钠的化学吸附程度加深，进一步提高了钒钛磁铁矿的磨矿效率。超声预处理后直接磨矿和添加1 000 g/t油酸钠磨矿，在相同磨矿条件下，磨矿产品中-0.074 mm粒级的产率最高可分别提高1.43%和4.19%。
